Correa de Distribución AT – AT3、AT5、AT10、AT20
La correa de distribución AT es el tipo más utilizado en la industria. Permite obtener soluciones de transmisión económicas en el rango de rendimiento bajo a medio.
- Resistente al Desgaste
- Alta Eficiencia
- Bajo Mantenimiento
- Capacidad de Carga
Descripción de la Correa de Distribución AT
En comparación con la correa de distribución tipo T, la correa sincrónica tipo AT es más precisa, es más pequeña y tiene mayor eficiencia en la misma relación de transmisión, adecuada para aplicaciones de alta velocidad (1000~10000r/min). La anchura en la parte superior del diente es relativamente estrecha, mientras que la base del diente es relativamente ancha, lo que reduce la presión en la parte superior del diente y disminuye el desgaste.
Puteken ofrece principalmente correas de distribución de PU AT3, AT5, AT10 y AT20. Material altamente resistente al desgaste y diseño de alta resistencia, que mejora considerablemente la vida útil de la correa y reduce la frecuencia de reemplazo.

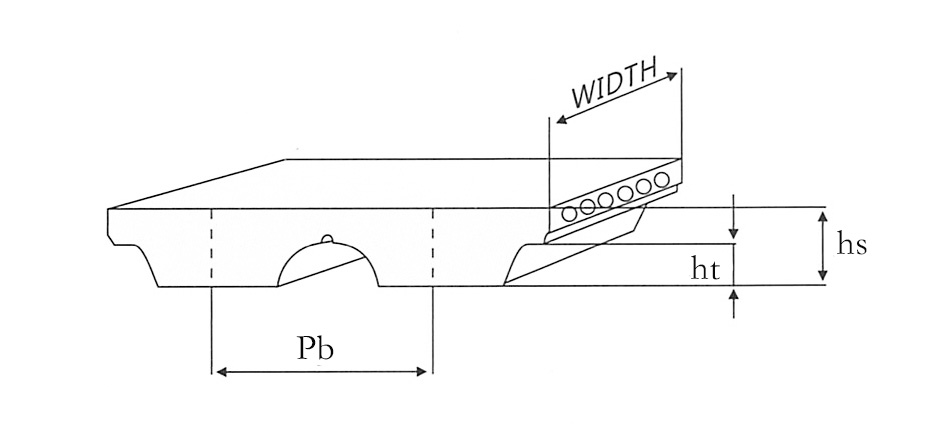

| Tipo | AT3 | AT5 | AT10 | AT20 |
| Pb (mm) | 3 | 5 | 10 | 20 |
| ht (mm) | 1.1 | 1.2 | 2.5 | 5 |
| hs (mm) | 1.9 | 2.7 | 4.5 | 8 |
Ficha Técnica de la Correa de Distribución AT

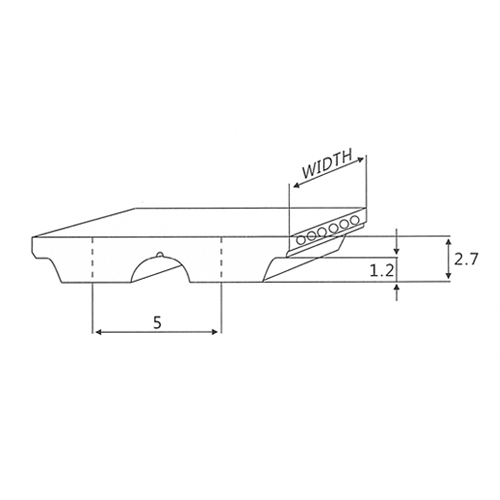

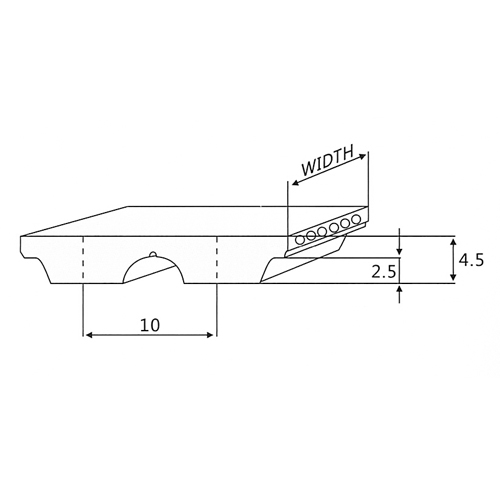

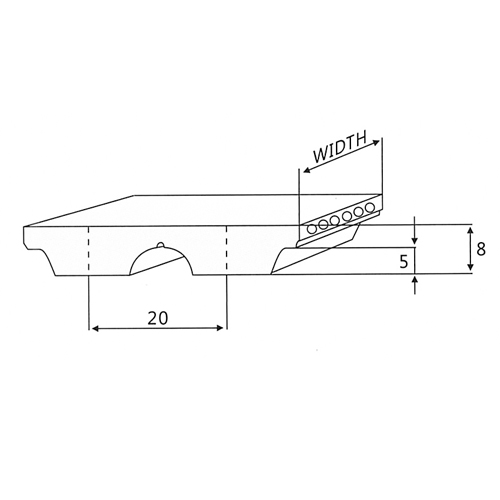

| Modelo | AT5 | AT10 | AT20 |
| Material | Poliuretano | Poliuretano | Poliuretano |
| Paso | 5mm | 10mm | 20mm |
| Color | Blanco/negro | Blanco/negro | Blanco/negro |
| Núcleo | Acero/Kevlar | Acero/Kevlar | Acero/Kevlar |
| Dureza | 90-92 shore A | 90-92 shore A | 90-92 shore A |
| Tolerancia de Longitud/Ancho | ±0,5mm | ±0,5mm | ±0,5mm |
| Tolerancia de Espesor | ±0,3mm | ±0,3mm | ±0,3mm |
| Diámetro Mínimo de Polea | 17,85mm | 45,9mm | 111,75mm |
Tipos de Correas de Distribución AT
