Correa de Distribución HTD – HTD3M、HTD5M、HTD8M、HTD14M
La correa de distribución HTD está diseñada para la transmisión de alto par y se utiliza comúnmente en la automatización industrial y la transmisión de potencia mecánica.
- Excelente Capacidad de Carga
- Alta Resistencia
- Precisión Superior
- Bajo Nivel de Ruido y Vibración
Descripción de la Correa de Distribución HTD
HTD significa High Torque Drive (Transmisión de Alto Torque). La correa HTD se caracteriza por un gran paso de dientes, alta resistencia y una fuerte capacidad de carga, adecuada para ocasiones de transmisión de alto torque. El diseño de dientes en forma de arco circular de la correa de sincronización HTD ayuda a distribuir la carga de manera uniforme. Puteken suministra correas sincronizadoras HTD3M, HTD5M, HTD8M y HTD14M correas sincronizadoras. Son capaces de manejar cargas pesadas sin resbalar.

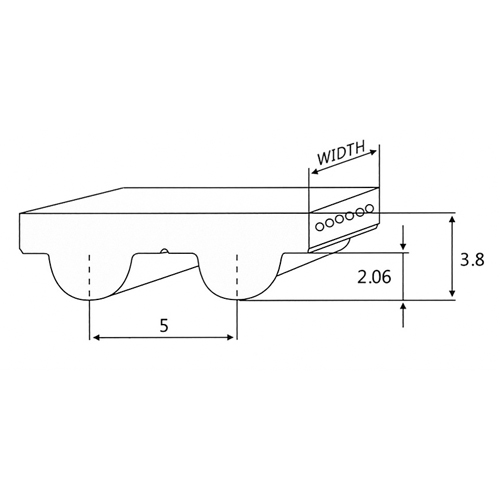

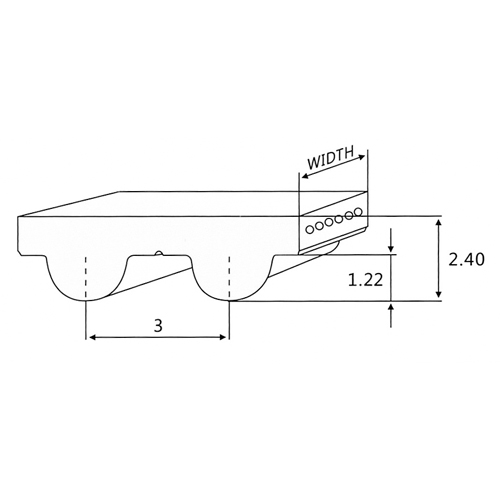

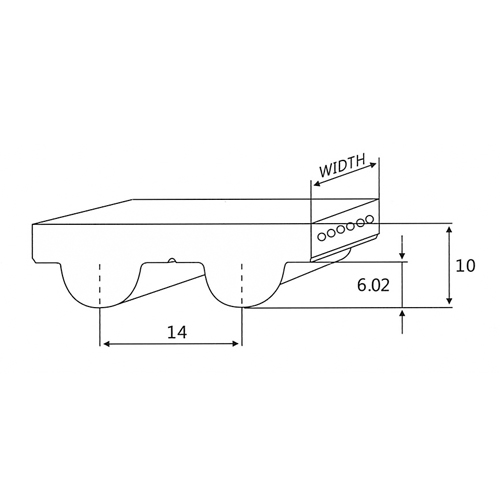

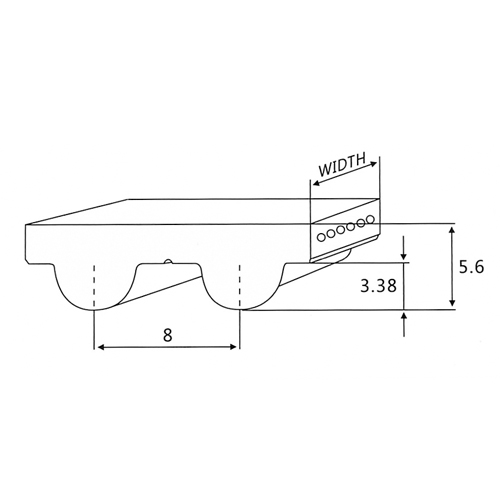

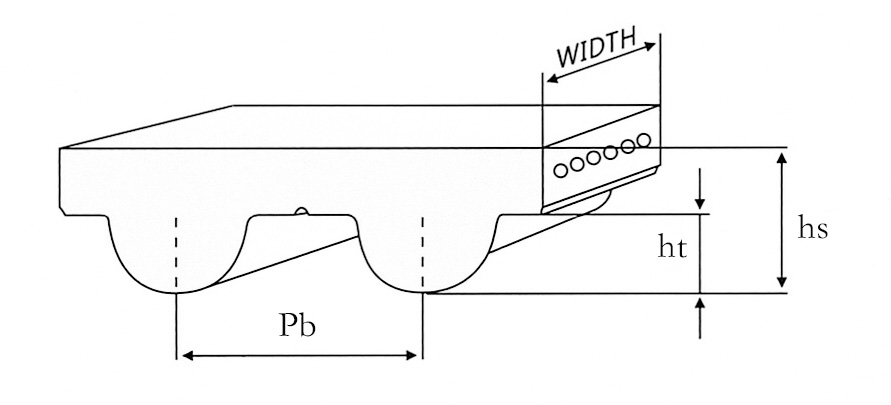

| Tipo | HTD3M | HTD5M | HTD8M | HTD14M |
| Pb (mm) | 3 | 5 | 8 | 14 |
| ht (mm) | 1.22 | 2.06 | 3.38 | 6.02 |
| hs (mm) | 2.4 | 3.8 | 5.6 | 10 |
Ficha Técnica de la Correa de Distribución HTD
| Modelo | HTD5M | HTD8M | HTD14M |
| Material | Poliuretano | Poliuretano | Poliuretano |
| Paso | 5mm | 8mm | 14mm |
| Color | Blanco/negro | Blanco/negro | Blanco/negro |
| Núcleo | Acero/Kevlar | Acero/Kevlar | Acero/Kevlar |
| Dureza | 90-92 shore A | 90-92 shore A | 90-92 shore A |
| Tolerancia de Longitud/Ancho | ±0.5mm | ±0.5mm | ±0.5mm |
| Tolerancia de Espesor | ±0.3mm | ±0.3mm | ±0.3mm |
| Diámetro Mínimo de Polea | 21.14mm | 44.47mm | 108.7mm |
